Circuit imprimé en céramique

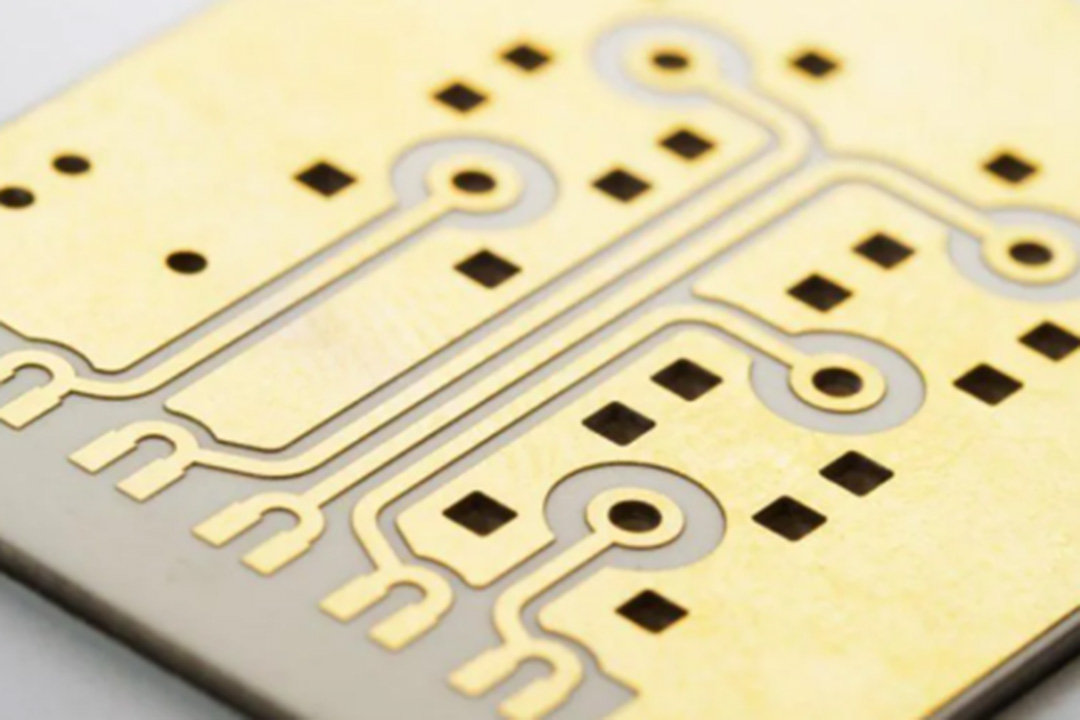

Qu'est-ce qu'un circuit imprimé en céramique ?
Les circuits imprimés céramiques représentent une technologie de pointe qui exploite les propriétés uniques des matériaux céramiques pour offrir des performances inégalées. Contrairement aux matériaux traditionnels comme le FR-4, les circuits imprimés céramiques sont fabriqués à partir de substrats céramiques avancés tels que l'oxyde d'aluminium (Al₂O₃), le nitrure d'aluminium (AlN) ou l'oxyde de béryllium (BeO). Ces matériaux offrent une conductivité thermique, une résistance mécanique et une isolation électrique exceptionnelles, ce qui les rend idéaux pour les applications haute puissance, haute fréquence et haute température.
Gestion thermique exceptionnelle
Les circuits imprimés en céramique excellent dans la gestion thermique, avec des valeurs de conductivité thermique allant de 20 à 200 W/m·K (par exemple, 170 W/m·K pour le nitrure d'aluminium). Cette conductivité thermique élevée garantit une dissipation thermique efficace, permettant au circuit imprimé de fonctionner à des niveaux de puissance plus élevés sans surchauffe. À l'inverse, les circuits imprimés FR-4 traditionnels ont une conductivité thermique de seulement 0,3 W/m·K, ce qui les rend inadaptés aux applications haute puissance.
Isolation électrique supérieure
Les matériaux céramiques offrent d'excellentes propriétés d'isolation électrique, avec une rigidité diélectrique pouvant atteindre 20 kV/mm. Ceci garantit que le circuit imprimé peut supporter des applications haute tension sans risque de claquage électrique. De plus, les circuits imprimés en céramique présentent une faible constante diélectrique (Dk) et de faibles pertes diélectriques (Df), ce qui minimise l'atténuation du signal et assure l'intégrité des signaux haute fréquence.
Résistance et stabilité mécaniques
Les circuits imprimés en céramique sont réputés pour leur robustesse mécanique et leur stabilité dimensionnelle. Ils résistent à des contraintes mécaniques élevées et conservent leur forme et leurs performances même dans des conditions extrêmes. De ce fait, ils sont parfaitement adaptés aux applications en environnements difficiles, comme l'aérospatiale, l'automobile et l'automatisation industrielle.
-
Série d'oxyde d'aluminium (Al₂O₃)
L'oxyde d'aluminium est le matériau céramique le plus couramment utilisé pour les circuits imprimés en raison de son rapport coût-efficacité et de ses bonnes propriétés thermiques et électriques. Il convient à une large gamme d'applications, notamment les modules de puissance, l'éclairage LED et l'électronique automobile. -
Série Nitrure d'aluminium (AlN)
Le nitrure d'aluminium offre une conductivité thermique supérieure (jusqu'à 170 W/m·K) et est utilisé dans les applications de forte puissance où une dissipation thermique efficace est essentielle. On le trouve couramment dans les amplificateurs de puissance, les diodes laser et les dispositifs de communication haute fréquence. -
Série d'oxyde de béryllium (BeO)
L'oxyde de béryllium possède la conductivité thermique la plus élevée parmi les matériaux céramiques (jusqu'à 200 W/m·K), mais son utilisation est moins fréquente en raison de sa toxicité. Il est réservé à des applications spécifiques dans les secteurs militaire et aérospatial exigeant des performances thermiques extrêmes.
Circuit imprimé céramique ou circuit imprimé traditionnel : comment choisir ?
Les matériaux traditionnels pour circuits imprimés, comme le FR-4, conviennent aux applications basse consommation et basse fréquence grâce à leur rapport coût-efficacité et leur facilité de fabrication. Cependant, ils présentent des limites pour les applications haute puissance, haute fréquence et haute température. Les circuits imprimés céramiques, quant à eux, offrent une gestion thermique, une isolation électrique et une résistance mécanique supérieures, ce qui les rend idéaux pour des applications exigeantes telles que l'électronique de puissance, les systèmes de communication haute fréquence et l'électronique aérospatiale. Le choix entre circuits imprimés céramiques et traditionnels dépend des exigences spécifiques de l'application.
Circuits imprimés en céramique dans les technologies émergentes
Le développement rapide des technologies émergentes telles que la 5G, les véhicules électriques et les énergies renouvelables stimule la demande en circuits imprimés haute performance. Grâce à leurs propriétés thermiques et électriques exceptionnelles, les circuits imprimés céramiques sont parfaitement adaptés à ces exigences. Par exemple, dans les stations de base 5G, ils peuvent supporter les fortes puissances et les hautes fréquences requises par les modules de communication. Dans les véhicules électriques, ils sont capables de gérer les courants élevés et les températures élevées des systèmes d'électronique de puissance.
Défis et solutions de fabrication
La fabrication de circuits imprimés en céramique exige des procédés et des équipements spécialisés. Le frittage à haute température et l'usinage de précision des substrats céramiques sont des étapes critiques qui nécessitent un contrôle rigoureux. Forte de plus de dix ans d'expérience dans la fabrication de circuits imprimés en céramique, notre équipe propose des solutions complètes, de la sélection des matériaux à l'assemblage final. Nous assurons un prototypage rapide (sous 48 heures) et une production en petites séries avec un contrôle qualité strict afin de garantir des performances et une fiabilité optimales.
