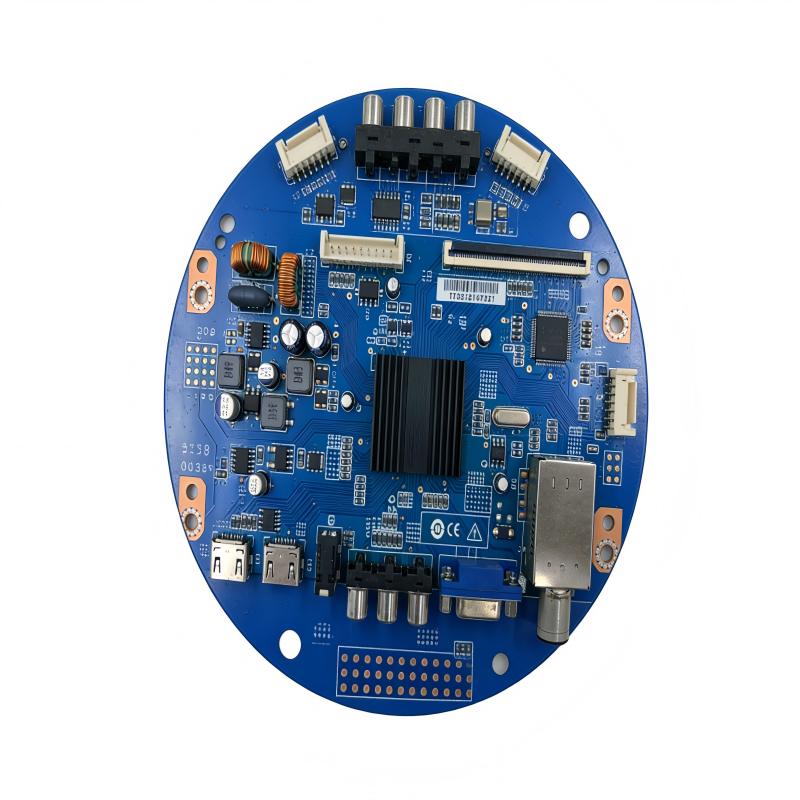

Assemblage de circuit imprimé de l'unité de rétroéclairage LED (BLU) - STHL

La carte PCB de l'unité de rétroéclairage LED (BLU) est le composant essentiel des systèmes de rétroéclairage LED. Elle est conçue pour fournir un rétroéclairage uniforme et stable aux écrans tels que les téléviseurs LCD, les moniteurs et les téléphones portables. Elle intègre des puces LED, des circuits de contrôle de guide de lumière et des modules de gradation, garantissant une distribution lumineuse homogène et une luminosité ajustable pour s'adapter à différents scénarios d'affichage. Véritable « source lumineuse de base » des unités de rétroéclairage, elle se caractérise par une luminosité élevée, une faible consommation d'énergie et une longue durée de vie, influençant directement la qualité d'affichage du produit final. Notre site de production de 10 000 m² et nos 7 lignes SMT permettent une production en série, avec un placement précis des composants et des tests fonctionnels rigoureux, afin de répondre aux exigences élevées de l'industrie de l'affichage.

Contactez-nous

Assemblage de circuit imprimé de l'unité de rétroéclairage LED (BLU) - STHL

Les difficultés initiales liées à l'adoption des circuits imprimés pour unités de rétroéclairage LED (BLU), telles que la distribution inégale du rétroéclairage, les interférences électromagnétiques (IEM) et une isolation thermique insuffisante, ont été surmontées grâce à des technologies d'assemblage de circuits imprimés spécialisées, notamment les circuits imprimés rigides-flexibles et la technologie de montage en surface (CMS) de haute précision. Ces innovations améliorent considérablement la stabilité des circuits de commande des LED, garantissant un rétroéclairage uniforme et lumineux, tout en intégrant des couches de blindage IEM pour éliminer les interférences provenant des composants d'affichage externes et des dispositifs électroniques. Les circuits imprimés rigides-flexibles, en particulier, offrent un équilibre optimal entre compacité et transmission fiable du signal, permettant la miniaturisation et la conception fine des dispositifs BLU LED sans compromettre la constance du rétroéclairage. Ce progrès technologique a permis aux circuits imprimés pour unités de rétroéclairage LED (BLU) de surpasser les circuits BLU LED traditionnels dans des domaines clés :

Intégrité du signal supérieure

Le routage avancé à impédance contrôlée et les substrats de circuits imprimés à très faible bruit (FR-4 pour les modèles standard, à base d'aluminium pour les modèles haute luminosité) minimisent l'atténuation du signal lors de la transmission et de la distribution des signaux de commande des LED. Dotés d'un convertisseur analogique-numérique haute résolution (≥ 16 bits), ils garantissent la précision des formes d'onde de rétroéclairage uniformes, assurant ainsi une luminosité homogène et une reproduction stable des couleurs sur toute la surface d'affichage, pour une image nette et éclatante.
Adaptabilité du facteur de forme polyvalent

Conformes à la norme de sécurité IEC 60950 relative aux écrans, les modules adoptent une isolation renforcée (isolation double couche et protection contre les courts-circuits) afin de prévenir les risques de fuites électriques. Les matériaux fins, résistants aux hautes températures et à l'oxydation utilisés pour les substrats de circuits imprimés et les revêtements conformes évitent toute déformation structurelle et toute dégradation de la luminosité, garantissant ainsi une intégration sûre et durable dans divers dispositifs d'affichage de tailles et de formats variés.
Fonctionnement fiable à long terme

Les finitions de surface ENIG (nickel chimique plaqué or par immersion) et les revêtements étanches (indice de protection IP67) offrent une excellente résistance à la corrosion et une protection optimale contre l'humidité. Associées à des tests rigoureux de température, de vibrations et de gestion thermique, les dalles conservent des performances stables même dans des environnements d'affichage difficiles (humidité, variations de température, fonctionnement prolongé à forte charge) et lors d'un rétroéclairage continu de longue durée.

Principales applications dans le secteur des unités de rétroéclairage LED (BLU)

La technologie PCB de l'unité de rétroéclairage LED (BLU) assure un rétroéclairage uniforme essentiel dans divers scénarios d'affichage, permettant une présentation d'image claire pour divers appareils électroniques.

Écrans électroniques grand public

Modules de circuits imprimés LED BLU et ensembles de rétroéclairage minces pour l'électronique grand public, caractérisés par une faible consommation d'énergie et des fonctions de rétroéclairage uniformes, intégrés aux panneaux d'affichage pour un contrôle transparent et offrant un rétroéclairage clair et vif pour les smartphones, les tablettes, les ordinateurs portables et les moniteurs de bureau, améliorant ainsi l'expérience visuelle.

Présentoirs industriels et médicaux

Modules de circuits imprimés LED BLU industriels et ensembles de rétroéclairage robustes, construits avec des boîtiers étanches et anticorrosion pour assurer des performances stables dans les panneaux de commande industriels, les moniteurs médicaux et les équipements de diagnostic, conformes aux normes de sécurité industrielles et médicales et fournissant un rétroéclairage uniforme pour une lecture précise des données.

Affichages commerciaux et signalétique numérique

Assemblages de circuits imprimés LED BLU commerciaux et unités de rétroéclairage haute luminosité, tirant parti d'une conception mince et d'une sortie de rétroéclairage stable pour un fonctionnement continu 24h/24 et 7j/7, assurant des performances stables dans l'affichage numérique, les écrans d'affichage de vente au détail et les panneaux d'affichage commerciaux, compatibles avec les panneaux d'affichage de grande taille pour maintenir une luminosité constante.

Présentoirs automobiles

Les ensembles de circuits imprimés LED BLU pour l'automobile, tirant parti d'une conception à faible consommation d'énergie et d'une structure anti-vibration, fournissent un support technique fiable pour les écrans d'infodivertissement, les tableaux de bord et les affichages tête haute (HUD) automobiles, assurant des performances de rétroéclairage stables dans des environnements automobiles difficiles et répondant aux normes de sécurité automobile.

Pourquoi STHL PCBA devrait être votre premier choix pour vos besoins en cartes PCBA LED ?

Découvrons les 10 principales raisons !

Usine réelle

STHL PCBA est une véritable usine de plus de 10 000 m² hautement automatisée et sans poussière, comprenant 7 lignes SMT, 2 lignes DIP, 2 lignes FCT et 2 lignes d'assemblage de boîtiers.

Garantie de qualité

Nous achetons nos composants auprès de plateformes internationales réputées telles que Mouser, Digikey, Farnell, Future, Avnet, Arrow ou leurs agents. Aucun composant n'est remplacé sans l'accord du client !

Expérience riche

Plus de 20 ans d'expérience dans le domaine des circuits imprimés et des assemblages de circuits imprimés.

Réduction des coûts

Une équipe d'ingénieurs professionnels contribue à réduire les coûts.

Approvisionnement mondial

500 000 pièces avec plus de 100 agents et fournisseurs.

Pas de quantité minimale de commande

Aucune commande minimale requise, nous acceptons aussi bien les prototypes que les commandes en grande quantité.

Entièrement certifié

Certifications IATF16949, ISO9001, ISO14001, ISO13485.

Accord de confidentialité

Nous garantissons la sécurité de tous les documents de vos projets et signons un accord de confidentialité avant la demande de devis.

Gestion intelligente

Utilisez un système ERP intelligent, MES (système d'exécution de la production), pour un suivi rapide.

Livraison rapide

Les commandes de prototypes seront réalisées et livrées rapidement ; le délai de livraison pour les commandes en gros est de 4 à 5 semaines.

À propos des circuits imprimés et des PCBA de STHL

Assemblage de circuits imprimés LED : une révolution dans la technologie d'éclairage grâce à la précision et à la performance (1)

Shenzhen STHL Technology Co., Ltd. est un fournisseur de services de fabrication électronique (EMS) de haute qualité en Chine. Nous servons des clients dans le monde entier tout au long de la chaîne industrielle, y compris la conception de produits, l'approvisionnement en matériaux, la production de PCBA, l'assemblage de câbles, l'assemblage de boîtiers et des services de test complets.

Fondée en 2006, notre entreprise bénéficie de plus de 20 ans d'expérience dans la fabrication et l'assemblage de produits électroniques. Nous employons actuellement plus de 220 personnes. Nos installations de 10 000 m² comprennent 7 lignes de production de composants montés en surface (CMS), 2 lignes de production de composants traversants (THT), 2 lignes de test fonctionnel et 2 lignes d'assemblage de boîtiers.

Chez STHL, nous proposons des services d'assemblage électronique pour les secteurs de l'énergie, des communications, de l'électronique grand public, de l'informatique et du stockage, de la sécurité, ainsi que pour les produits commerciaux et industriels. Nos clients sont principalement situés aux États-Unis, au Brésil, au Royaume-Uni, en Allemagne, en Espagne, en Italie et en Pologne. En tant que fabricant d'assemblage électronique certifié IATF 16949, ISO 9001, ISO 14001 et ISO 13485, nous produisons des produits conformes à la norme RoHS et garantissons leur qualité. Grâce à notre expertise en ingénierie et en production, notamment dans des domaines techniques tels que l'analyse et le stockage des matériaux, nos équipements de pointe, nos tests de fiabilité (AOI, rayons X, tests ICT et tests fonctionnels) et l'assemblage CMS et THT haute performance, nous sommes reconnus comme un fournisseur de cartes PCBA fiable et de longue date par un nombre croissant de clients à travers le monde.

Capacités des produits

Articles	Capacité des circuits imprimés
Nom du circuit imprimé	Assemblage de circuits imprimés LED : une révolution dans la technologie d’éclairage grâce à la précision et à la performance
Matériel	FR-4 ; FR-4 à haute TG ; Aluminium ; CEM-1 ; CEM-3 ; Rogers, etc.
Type de circuit imprimé	Rigide, flexible, rigide-flexible
Couche n°	1, 2, 4, 6, jusqu'à 24 couches
Forme	Rectangulaire, rond, fentes, découpes, complexe, irrégulier
Dimensions maximales du circuit imprimé	1200 mm x 600 mm
Épaisseur du panneau	0,2 mm à 4 mm
Tolérance d'épaisseur	±10%
Taille minimale du trou	0,1 mm (4 mil)
Épaisseur du cuivre	0,5 OZ-3 OZ (18 µm-385 µm)
Trou de plaquage en cuivre	18 µm-30 µm
Largeur de trace minimale	0,075 mm (3 mil)
Largeur d'espace minimale	0,1 mm (4 mil)
Finition de surface	HASL, LF HASL, Imm Gold, Imm Silver, OSP etc
Masque de soudure	Vert, rouge, blanc, jaune, bleu, noir, orange, violet
Détails d'assemblage	Lignes CMS et traversantes, CMS ISO et DIP
Tests sur les produits	Test de gabarit/moule, inspection par rayons X, test AOI, test fonctionnel
Quantité	Quantité minimale : 1 pièce. Prototype, petite commande, commande en gros, tout est possible

Capacités des produits

Fichiers nécessaires	PCB : fichiers Gerber (CAM, PCB, PCBDOC)
	Composants : Nomenclature (liste des pièces)
	Assemblage : Fichier Pick-N-Place
Dimensions du panneau PCB	Taille minimale : 0,250,25 pouces (66 mm)
Dimensions du panneau PCB	Dimensions maximales : 1200 x 600 mm
Détails des composants	Passif jusqu'à la taille 0201
	BGA et VFBGA
	Supports de puces sans plomb/CSP
	Assemblage CMS double face
	Pas fin BGA jusqu'à 0,2 mm (8 mil)
	Réparation et reballage BGA
	Démontage et remplacement de pièces
package de composants	Bandes coupées, tubes, bobines, pièces détachées
Processus d'assemblage PCB+	Perçage – Exposition – Placage – Gravure et décapage – Poinçonnage – Tests électriques – Montage en surface – Ondes
Processus d'assemblage PCB+	Soudure---Assemblage---TIC---Tests fonctionnels---Température et humidité

Innovation numérique

Innovation numérique

Innovation numérique

Image de remplacement 1 pour le point 24

Innovation numérique

Innovation numérique

Comment débuter avec STHL

Prêt à collaborer avec nous pour votre projet d'assemblage de circuits imprimés LED ? Voici comment procéder.

Contactez-nous

N'hésitez pas à contacter notre équipe commerciale par téléphone, par courriel ou par messagerie instantanée pour discuter des exigences de votre projet.
Fournir les fichiers de conception

Envoyez-nous vos fichiers de conception de circuit imprimé (Gerber, nomenclature, etc.) pour obtenir un devis détaillé.
Obtenir un devis

Nous vous fournirons un devis complet, détaillant tous les coûts et les délais.
Production et livraison

Une fois le devis approuvé, notre équipe lancera la production, garantissant ainsi que l'assemblage de votre circuit imprimé soit réalisé dans les délais et selon les normes de qualité les plus élevées.
