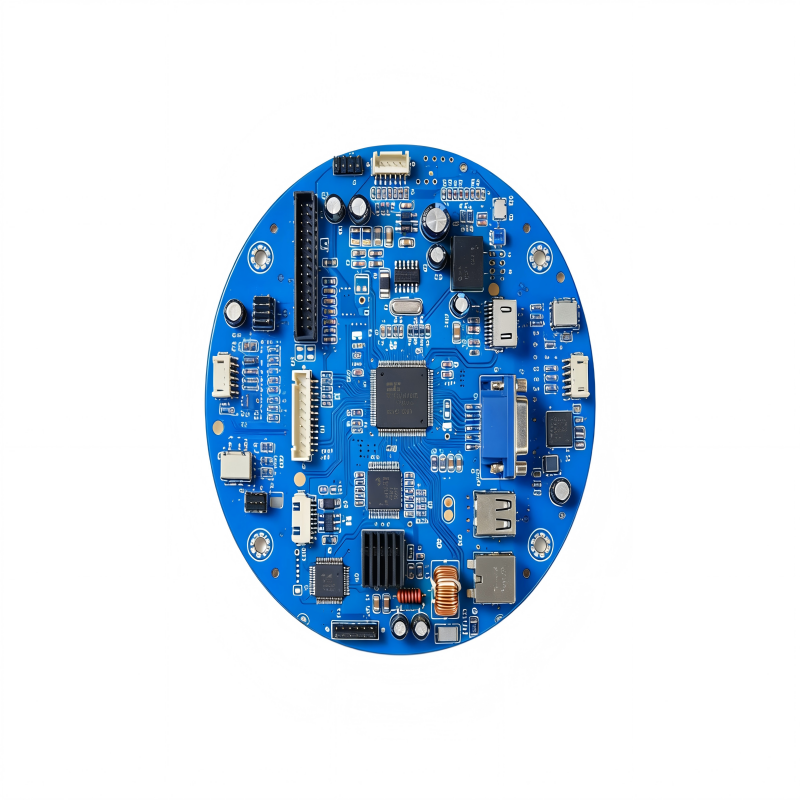

Assemblage de la carte PCBA du module GNSS - STHL

La carte PCBA du module GNSS intègre plusieurs circuits de réception des systèmes mondiaux de navigation par satellite (GPS, GLONASS, Beidou, Galileo), des puces de traitement de données et des modules de communication sans fil. Comparée à un simple récepteur GPS, elle offre des services de positionnement, de navigation et de synchronisation (PNT) plus précis et fiables, s'adaptant aux environnements aéronautiques complexes tels que les zones reculées ou les régions à faible couverture réseau. La carte PCBA prend en charge la transmission de données en temps réel aux écrans du poste de pilotage et aux systèmes de gestion de vol, permettant une planification et un ajustement précis des trajectoires de vol. Grâce à l'utilisation de modules de réception haute sensibilité et d'une conception anti-interférences, notre expérience de plus de 20 ans dans le domaine des cartes PCBA et un contrôle qualité rigoureux garantissent que chaque module répond aux normes de l'industrie aéronautique, avec une capacité de production en série.

Contactez-nous

Assemblage de la carte PCBA du module GNSS - STHL

Les difficultés initiales rencontrées lors de l'adoption des modules GNSS — telles que la faible réception des signaux multisatellites, les interférences électromagnétiques (IEM) et la faible stabilité de positionnement dans les environnements complexes — ont été surmontées grâce à des technologies d'assemblage de circuits imprimés (PCB) spécialisées, notamment les PCB rigides-flexibles, les PCB à interconnexion haute densité (HDI) et la technologie de montage en surface (CMS) de haute précision. Ces innovations améliorent considérablement la sensibilité des étages d'entrée RF pour la réception des signaux faibles provenant de plusieurs constellations GNSS, tout en intégrant des couches de blindage IEM et des structures de mise à la terre optimisées afin d'éliminer les interférences provenant des appareils électroniques externes et le bruit ambiant. Les PCB rigides-flexibles et les PCB HDI, en particulier, offrent un bon compromis entre compacité et fiabilité de la transmission du signal, permettant la miniaturisation des dispositifs GNSS portables, embarqués et industriels sans compromettre la précision du positionnement multisystème. Ce bond technologique a permis aux assemblages de cartes de modules GNSS de surpasser les circuits GNSS traditionnels dans des domaines clés :

Intégrité du signal supérieure

Un routage avancé à impédance contrôlée (50 Ω pour les circuits RF) et des substrats PCB à très faible bruit (PTFE, matériaux haute fréquence FR-4) minimisent l'atténuation du signal lors de la capture et de l'amplification des signaux satellites GNSS faibles (jusqu'à -165 dBm). Dotés d'un convertisseur analogique-numérique (CAN) haute résolution (≥ 16 bits) et de puces RF multisystèmes haute sensibilité, ces systèmes garantissent la précision des données de positionnement multiconstellation, assurant ainsi un suivi de localisation précis (précision de positionnement ≤ 0,5 m pour les modèles RTK, ≤ 3 m pour les modèles standard). Ceci élimine la diaphonie entre les circuits RF, numériques et d'alimentation, garantit un verrouillage de signal stable même en milieu urbain dense, en forêt dense ou dans des environnements à faible signal, et répond aux exigences de performance des constellations GNSS, notamment GPS, GLONASS, Beidou et Galileo.
Adaptabilité du facteur de forme polyvalent

Conformes aux normes de sécurité des équipements électroniques IEC 60950-1 et aux normes ISO 16750 relatives à l'électronique automobile (pour les applications embarquées), les assemblages intègrent des systèmes d'isolation renforcés (boîtiers de blindage RF, plans de masse multicouches et fentes d'isolation) afin de prévenir les interférences et les risques de fuites électriques. Des substrats HDI et rigides-flexibles de haute qualité permettent une adaptation à divers types de modules GNSS (portables, embarqués, pour véhicules et industriels) et à différents formats (modules CMS compacts et circuits imprimés intégrés), assurant ainsi une intégration optimale avec les objets connectés, les systèmes télématiques automobiles, les équipements de contrôle industriel et les instruments de topographie de précision. Les revêtements conformes répondent aux exigences d'étanchéité à la poussière et à l'humidité, garantissant la compatibilité avec différents environnements d'installation, en intérieur, en extérieur ou en milieu industriel difficile.
Fonctionnement fiable à long terme

Les finitions de surface ENIG (nickel chimique plaqué or par immersion) et les revêtements étanches (indice de protection IP67 pour les modèles extérieurs/montés sur véhicule) offrent une excellente résistance à la corrosion, une protection contre l'humidité et une grande stabilité du signal. Grâce à des tests rigoureux de température (-40 °C à +85 °C) et de vibrations (conformes à la norme IEC 60068-2), ainsi qu'à une gestion thermique optimisée par des voies de dissipation de chaleur optimisées et une conception à faible consommation, les systèmes conservent des performances stables lors d'un fonctionnement continu de longue durée. Ils répondent aux exigences des tests de stabilité et de vieillissement à long terme, garantissent une précision constante du verrouillage et du positionnement des signaux multisatellites et résistent aux facteurs environnementaux tels que les variations de température, l'humidité et les rayonnements électromagnétiques, ce qui les rend adaptés à un fonctionnement 24 h/24 et 7 j/7 dans divers environnements.

Principales applications dans les différents secteurs des modules GNSS

La technologie PCBA du module GNSS permet des solutions précises de positionnement multi-constellation et de suivi de localisation dans divers scénarios industriels, automobiles, grand public et IoT, prenant en charge la navigation fiable, la gestion des actifs, les levés topographiques de précision et les services basés sur la localisation tout en garantissant la conformité aux normes internationales de sécurité et de performance.

Automobile et transport

Modules GNSS haute précision sur carte PCBA, dotés d'une conception anti-interférences et d'un verrouillage stable du signal multi-satellite, intégrés aux systèmes d'infodivertissement, de télématique et d'ADAS automobiles. Largement utilisés dans les voitures particulières, les véhicules utilitaires, les flottes logistiques et les véhicules autonomes, ils offrent une navigation en temps réel, le suivi des véhicules, la gestion de flotte et une assistance au positionnement pour les fonctions de conduite avancées, tout en respectant les normes électroniques automobiles et en garantissant un fonctionnement fiable même dans des environnements difficiles.

Levés topographiques industriels et de précision

Dans des secteurs industriels tels que la construction, l'exploitation minière, l'agriculture et la topographie de précision, les cartes de circuits imprimés alimentent des modules GNSS robustes qui exigent un positionnement fiable et de haute précision même en environnements difficiles. Leurs circuits anti-interférences, leur conception étanche et leur résistance aux températures extrêmes répondent aux exigences strictes des applications industrielles, permettant le positionnement d'équipements, la topographie, les opérations agricoles de précision et la gestion de projets extérieurs grâce à leur compatibilité multi-constellation.

IoT et appareils portables

Les modules GNSS compacts, intégrés sur carte PCBA, bénéficient d'une conception à faible consommation et d'un format miniaturisé, garantissant des performances stables pour les objets connectés et les technologies portables (montres connectées, traqueurs d'activité, traceurs d'actifs et étiquettes intelligentes). Ils assurent une surveillance de localisation 24h/24 et 7j/7, une faible consommation en veille et la transmission de données sans fil, répondant ainsi aux exigences de compacité des produits portables et connectés. Ils permettent également de fournir des services de géolocalisation de haute précision pour la sécurité personnelle, le suivi des biens et les activités de plein air.

Appareils électroniques grand public et de navigation

Les modules GNSS personnalisés sur carte PCBA, grâce à leur conception compacte et à leur haute sensibilité de capture de signaux multi-satellites, offrent un support technique fiable pour les appareils de navigation grand public, les enceintes connectées, les traceurs GPS portables et les équipements de loisirs de plein air. Ils assurent un verrouillage rapide des signaux multi-constellations, un positionnement précis et une intégration fluide avec les appareils électroniques grand public, répondant ainsi aux besoins à domicile, en voyage et lors de vos activités de loisirs en extérieur, tout en garantissant une fiabilité et une expérience utilisateur optimales sur le long terme.

Pourquoi STHL PCBA devrait être votre premier choix pour vos besoins en cartes PCBA LED ?

Découvrons les 10 principales raisons !

Usine réelle

STHL PCBA est une véritable usine de plus de 10 000 m² hautement automatisée et sans poussière, comprenant 7 lignes SMT, 2 lignes DIP, 2 lignes FCT et 2 lignes d'assemblage de boîtiers.

Garantie de qualité

Nous achetons nos composants auprès de plateformes internationales réputées telles que Mouser, Digikey, Farnell, Future, Avnet, Arrow ou leurs agents. Aucun composant n'est remplacé sans l'accord du client !

Expérience riche

Plus de 20 ans d'expérience dans le domaine des circuits imprimés et des assemblages de circuits imprimés.

Réduction des coûts

Une équipe d'ingénieurs professionnels contribue à réduire les coûts.

Approvisionnement mondial

500 000 pièces avec plus de 100 agents et fournisseurs.

Pas de quantité minimale de commande

Aucune commande minimale requise, nous acceptons aussi bien les prototypes que les commandes en grande quantité.

Entièrement certifié

Certifications IATF16949, ISO9001, ISO14001, ISO13485.

Accord de confidentialité

Nous garantissons la sécurité de tous les documents de vos projets et signons un accord de confidentialité avant la demande de devis.

Gestion intelligente

Utilisez un système ERP intelligent, MES (système d'exécution de la production), pour un suivi rapide.

Livraison rapide

Les commandes de prototypes seront réalisées et livrées rapidement ; le délai de livraison pour les commandes en gros est de 4 à 5 semaines.

À propos des circuits imprimés et des PCBA de STHL

Assemblage de circuits imprimés LED : une révolution dans la technologie d'éclairage grâce à la précision et à la performance (1)

Shenzhen STHL Technology Co., Ltd. est un fournisseur de services de fabrication électronique (EMS) de haute qualité en Chine. Nous servons des clients dans le monde entier tout au long de la chaîne industrielle, y compris la conception de produits, l'approvisionnement en matériaux, la production de PCBA, l'assemblage de câbles, l'assemblage de boîtiers et des services de test complets.

Fondée en 2006, notre entreprise bénéficie de plus de 20 ans d'expérience dans la fabrication et l'assemblage de produits électroniques. Nous employons actuellement plus de 220 personnes. Nos installations de 10 000 m² comprennent 7 lignes de production de composants montés en surface (CMS), 2 lignes de production de composants traversants (THT), 2 lignes de test fonctionnel et 2 lignes d'assemblage de boîtiers.

Chez STHL, nous proposons des services d'assemblage électronique pour les secteurs de l'énergie, des communications, de l'électronique grand public, de l'informatique et du stockage, de la sécurité, ainsi que pour les produits commerciaux et industriels. Nos clients sont principalement situés aux États-Unis, au Brésil, au Royaume-Uni, en Allemagne, en Espagne, en Italie et en Pologne. En tant que fabricant d'assemblage électronique certifié IATF 16949, ISO 9001, ISO 14001 et ISO 13485, nous produisons des produits conformes à la norme RoHS et garantissons leur qualité. Grâce à notre expertise en ingénierie et en production, notamment dans des domaines techniques tels que l'analyse et le stockage des matériaux, nos équipements de pointe, nos tests de fiabilité (AOI, rayons X, tests ICT et tests fonctionnels) et l'assemblage CMS et THT haute performance, nous sommes reconnus comme un fournisseur de cartes PCBA fiable et de longue date par un nombre croissant de clients à travers le monde.

Capacités des produits

Articles	Capacité des circuits imprimés
Nom du circuit imprimé	Assemblage de circuits imprimés LED : une révolution dans la technologie d’éclairage grâce à la précision et à la performance
Matériel	FR-4 ; FR-4 à haute TG ; Aluminium ; CEM-1 ; CEM-3 ; Rogers, etc.
Type de circuit imprimé	Rigide, flexible, rigide-flexible
Couche n°	1, 2, 4, 6, jusqu'à 24 couches
Forme	Rectangulaire, rond, fentes, découpes, complexe, irrégulier
Dimensions maximales du circuit imprimé	1200 mm x 600 mm
Épaisseur du panneau	0,2 mm à 4 mm
Tolérance d'épaisseur	±10%
Taille minimale du trou	0,1 mm (4 mil)
Épaisseur du cuivre	0,5 OZ-3 OZ (18 µm-385 µm)
Trou de plaquage en cuivre	18 µm-30 µm
Largeur de trace minimale	0,075 mm (3 mil)
Largeur d'espace minimale	0,1 mm (4 mil)
Finition de surface	HASL, LF HASL, Imm Gold, Imm Silver, OSP etc
Masque de soudure	Vert, rouge, blanc, jaune, bleu, noir, orange, violet
Détails d'assemblage	Lignes CMS et traversantes, CMS ISO et DIP
Tests sur les produits	Test de gabarit/moule, inspection par rayons X, test AOI, test fonctionnel
Quantité	Quantité minimale : 1 pièce. Prototype, petite commande, commande en gros, tout est possible

Capacités des produits

Fichiers nécessaires	PCB : fichiers Gerber (CAM, PCB, PCBDOC)
	Composants : Nomenclature (liste des pièces)
	Assemblage : Fichier Pick-N-Place
Dimensions du panneau PCB	Taille minimale : 0,250,25 pouces (66 mm)
Dimensions du panneau PCB	Dimensions maximales : 1200 x 600 mm
Détails des composants	Passif jusqu'à la taille 0201
	BGA et VFBGA
	Supports de puces sans plomb/CSP
	Assemblage CMS double face
	Pas fin BGA jusqu'à 0,2 mm (8 mil)
	Réparation et reballage BGA
	Démontage et remplacement de pièces
package de composants	Bandes coupées, tubes, bobines, pièces détachées
Processus d'assemblage PCB+	Perçage – Exposition – Placage – Gravure et décapage – Poinçonnage – Tests électriques – Montage en surface – Ondes
Processus d'assemblage PCB+	Soudure---Assemblage---TIC---Tests fonctionnels---Température et humidité

Innovation numérique

Innovation numérique

Innovation numérique

Image de remplacement 1 pour le point 24

Innovation numérique

Innovation numérique

Comment débuter avec STHL

Prêt à collaborer avec nous pour votre projet d'assemblage de circuits imprimés LED ? Voici comment procéder.

Contactez-nous

N'hésitez pas à contacter notre équipe commerciale par téléphone, par courriel ou par messagerie instantanée pour discuter des exigences de votre projet.
Fournir les fichiers de conception

Envoyez-nous vos fichiers de conception de circuit imprimé (Gerber, nomenclature, etc.) pour obtenir un devis détaillé.
Obtenir un devis

Nous vous fournirons un devis complet, détaillant tous les coûts et les délais.
Production et livraison

Une fois le devis approuvé, notre équipe lancera la production, garantissant ainsi que l'assemblage de votre circuit imprimé soit réalisé dans les délais et selon les normes de qualité les plus élevées.
