Qu'est-ce qu'un circuit imprimé Rogers ?

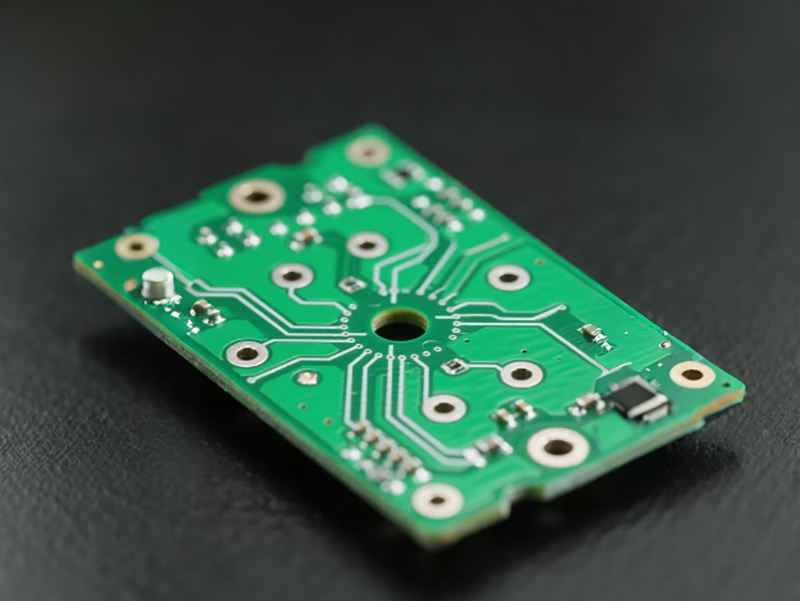

Les circuits imprimés Rogers PCB sont des circuits imprimés haute fréquence haut de gamme fabriqués par Rogers Corporation. Ils utilisent des matériaux de pointe, tels que des composites PTFE chargés de céramique et des substrats céramiques haute performance. Contrairement aux circuits imprimés classiques en fibre de verre époxy FR-4, les circuits imprimés Rogers PCB sont dépourvus de couches de fibre de verre, ce qui leur confère des caractéristiques supérieures, notamment une constante diélectrique stable, une perte de signal minimale et une tolérance thermique exceptionnelle. Spécialement conçus pour les circuits fonctionnant à des fréquences supérieures à 500 MHz, les circuits imprimés Rogers PCB sont largement utilisés dans l'électronique de pointe, notamment pour les communications, les radars et les systèmes satellitaires.
Gestion thermique exceptionnelle
Les valeurs de constante diélectrique (Dk) stables se situent généralement entre 2,2 et 3,5 (par exemple, RO4350B avec Dk = 3,48), garantissant une variation minimale sur une large bande de fréquences et permettant des vitesses de transmission du signal 30 % plus rapides que le FR-4. Les faibles pertes diélectriques (Df) atteignent 0,0013 à 10 GHz (par exemple, série RO3000), nettement inférieures aux 0,02+ du FR-4, réduisant ainsi l'atténuation des signaux haute fréquence. Ces cartes prennent également en charge un contrôle précis de l'impédance, essentiel pour la conception de circuits RF et micro-ondes.
Isolation électrique supérieure
Les coefficients de dilatation thermique (CTE) sont adaptés à ceux du cuivre, ce qui empêche le délaminage lors des cycles thermiques et rend les cartes compatibles avec les environnements à haute température tels que l'électronique automobile et l'aérospatiale. Avec une absorption d'eau inférieure à 0,1 %, elles conservent leur stabilité en milieu humide, contrairement aux 0,2 % à 0,3 % des FR-4. Des modèles comme le RO4003 résistent à des températures supérieures à 280 °C et sont compatibles avec les procédés de brasage sans plomb.
Résistance et stabilité mécaniques
La série RO3000® utilise du PTFE chargé de céramique, une solution économique pour les modules micro-ondes et RF commerciaux, ainsi que pour les antennes de stations de base 5G. La série RO4000® est composée d'hydrocarbures chargés de céramique, offrant des performances équilibrées pour les circuits numériques haute vitesse, les stratifiés hybrides et l'avionique. La série RT/duroid® propose des composites PTFE haute fiabilité pour les environnements extrêmes, adaptés aux communications par satellite, aux systèmes radar et à l'aérospatiale militaire. La série TMM®, un composite polymère thermodurcissable à base de céramique et à constante diélectrique élevée (Dk), est utilisée dans les antennes millimétriques, les modules de capteurs et les équipements de test HF.
FR-4 ou Rogers PCB : comment choisir ?
Le matériau FR-4 est composé de fibres de verre et de résine époxy. Son coefficient de dilatation thermique (Dk) de 4,2 à 4,8 le rend sensible à la fréquence, avec des pertes de signal élevées (> 0,02 à 1 GHz) et une dilatation thermique importante. Il convient donc aux applications basse fréquence à budget limité, comme l'électronique grand public. Les matériaux Rogers pour circuits imprimés utilisent du PTFE chargé de céramique ou des composites. Ils présentent un Dk stable (2,2 à 3,5), des pertes extrêmement faibles ( 500 MHz) telles que les stations de base 5G et les systèmes radar. Les stratifiés hybrides combinant Rogers et FR-4 offrent un bon compromis entre coût et performance.
Circuits imprimés Rogers à l'ère de la 5G
La commercialisation mondiale de la 5G entraîne la modernisation des architectures de stations de base traditionnelles (BBU + RRU + antenne) vers des unités d'antennes actives intégrées (AAU), ce qui accroît la demande en matériaux haute fréquence. Les antennes MIMO sont passées de 4/8 ports à 64/128 ports, multipliant par 4 à 6 la consommation de circuits imprimés (PCB) de Rogers par station de base. Les antennes terminales délaissent les circuits imprimés flexibles (FPC) à base de PI au profit de matériaux LCP à faible constante diélectrique (Dk/Df) (par exemple, l'iPhone X d'Apple), tandis que les modules RF des stations de base utilisent les technologies RO4350B/RT/duroid® 5880, ce qui multiplie par 1,5 à 3 le coût des matériaux par station de base. Rogers détient plus de 50 % de parts de marché mondiales dans le domaine des cartes haute fréquence, ses matériaux spécifiques à la 5G étant utilisés dans les systèmes d'antennes des principaux fabricants d'équipements de télécommunications.
Expertise en production pour les circuits imprimés Rogers
La fabrication des circuits imprimés Rogers exige des procédés spécialisés, notamment le perçage laser, le traitement de dégraissage plasma CF4/O2 et des cycles de lamination contrôlés avec précision (par exemple, cuisson à 121–149 °C pendant 1 à 2 heures pour les substrats RO4003). Forts de plus de dix ans d'expérience dans la fabrication de circuits imprimés Rogers, nous prenons en charge l'ensemble de la gamme de matériaux (RO3000™/RO4000™/RT/duroid®). Nous proposons des solutions complètes, allant du prototypage rapide en 48 heures aux petites séries, en garantissant des tolérances strictes de ±5 % pour les propriétés diélectriques et le contrôle de l'impédance.
