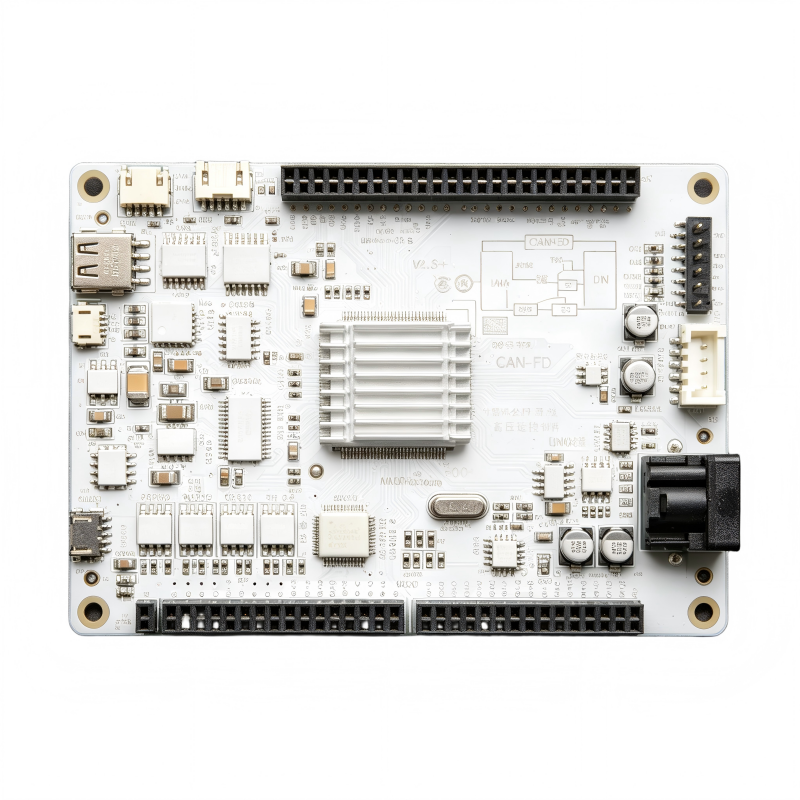

Assemblage de carte de circuit imprimé pour système de vidéosurveillance de salle d'opération - STHL
- Intégrité du signal supérieureLe routage avancé à impédance contrôlée et les substrats de circuits imprimés à très faible bruit minimisent l'atténuation du signal lors de la capture et de l'amplification de signaux vidéo HD de faible puissance. Dotés d'un convertisseur analogique-numérique (CAN) haute résolution (≥ 16 bits), ils garantissent la précision des données vidéo de qualité diagnostique, permettant ainsi une imagerie en temps réel d'une grande netteté, l'enregistrement d'interventions chirurgicales et la télésurveillance médicale. Ceci élimine la diaphonie entre les circuits d'acquisition vidéo, de traitement d'image et de transmission de données, assure une transmission stable du signal même dans les environnements complexes des blocs opératoires équipés de nombreux appareils électroniques, et répond aux exigences strictes de précision du signal pour les systèmes de vidéosurveillance en salle d'opération. Ces performances sont conformes aux normes de performance définies par la norme CEI 60601-1, la norme ISO 13485 relative aux systèmes de management de la qualité médicale et la norme d'acceptation IPC-A-610 Classe III pour la fabrication de cartes électroniques médicales.
- Adaptabilité du facteur de forme polyvalentConformes aux normes de sécurité médicale IEC 60601 (y compris la norme IEC 60601-1 relative à la sécurité et aux performances de base) et au système de management de la qualité médicale ISO 13485, les dispositifs adoptent des conceptions d'isolation renforcées (isolation optique et galvanique, par exemple) afin de prévenir les risques de fuites électriques, un point essentiel pour garantir la sécurité des patients et du personnel chirurgical en milieu stérile. Les matériaux stériles et biocompatibles utilisés pour les substrats de circuits imprimés et les revêtements conformes (répondant à la norme UL94 V-0) préviennent également toute contamination et irritation cutanée, assurant ainsi le respect des exigences de stérilité des blocs opératoires. Des substrats rigides-flexibles de haute qualité sont utilisés pour s'adapter à divers types de systèmes de surveillance vidéo de salles d'opération, notamment les caméras chirurgicales HD, les moniteurs vidéo endoscopiques et les systèmes de guidage chirurgical à distance, et prennent en charge une intégration transparente avec les systèmes d'information hospitaliers (SIH), les systèmes d'archivage et de communication d'images (PACS) et les modules de stockage vidéo, permettant un déploiement flexible dans les salles d'opération générales, les salles de chirurgie mini-invasives et les salles d'opération neurochirurgicales tout en répondant aux exigences élevées des équipements de salles d'opération.
- Fonctionnement fiable à long termeLes finitions de surface ENIG (nickel chimique plaqué or par immersion) et les revêtements étanches (indice de protection IP67) offrent une excellente résistance à la corrosion et une protection optimale contre l'humidité, des atouts essentiels pour les équipements utilisés en blocs opératoires soumis à des nettoyages fréquents et intensifs avec des désinfectants. Grâce à des tests rigoureux de température (-20 °C à +70 °C) et de vibrations, ainsi qu'à un placement CMS de haute précision évitant les défauts de soudure des composants, les assemblages garantissent des performances stables dans des environnements stériles exigeants et lors d'un fonctionnement continu 24 h/24 et 7 j/7, indispensable pour la surveillance et l'enregistrement chirurgicaux sans interruption. Ils répondent aux exigences des tests de stabilité et de vieillissement à long terme, assurent une clarté vidéo et une fonctionnalité optimales (transmission vidéo haute vitesse et imagerie à faible latence incluses), et résistent aux facteurs environnementaux tels que les variations de température, l'humidité et les rayonnements électromagnétiques. Ils satisfont ainsi aux normes de fiabilité des systèmes de vidéosurveillance pour blocs opératoires définies dans les normes IEC 60601-1 et ISO 13485, tout en maîtrisant la pollution ionique à une valeur équivalente à 1,56 µg/cm² NaCl, comme requis pour les circuits imprimés médicaux.
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Principales applications dans les secteurs médicaux
Hôpitaux cliniques et salles d'opération
Neurochirurgie et chirurgie de haute précision
Chirurgie mini-invasive et laparoscopique
Centres de formation et d'enseignement médical
Pourquoi STHL PCBA devrait être votre premier choix pour vos besoins en cartes PCBA LED ?
Découvrons les 10 principales raisons !
Usine réelle
STHL PCBA est une véritable usine de plus de 10 000 m² hautement automatisée et sans poussière, comprenant 7 lignes SMT, 2 lignes DIP, 2 lignes FCT et 2 lignes d'assemblage de boîtiers.
Garantie de qualité
Nous achetons nos composants auprès de plateformes internationales réputées telles que Mouser, Digikey, Farnell, Future, Avnet, Arrow ou leurs agents. Aucun composant n'est remplacé sans l'accord du client !
Expérience riche
Plus de 20 ans d'expérience dans le domaine des circuits imprimés et des assemblages de circuits imprimés.
Réduction des coûts
Une équipe d'ingénieurs professionnels contribue à réduire les coûts.
Approvisionnement mondial
500 000 pièces avec plus de 100 agents et fournisseurs.
Pas de quantité minimale de commande
Aucune commande minimale requise, nous acceptons aussi bien les prototypes que les commandes en grande quantité.
Entièrement certifié
Certifications IATF16949, ISO9001, ISO14001, ISO13485.
Accord de confidentialité
Nous garantissons la sécurité de tous les documents de vos projets et signons un accord de confidentialité avant la demande de devis.
Gestion intelligente
Utilisez un système ERP intelligent, MES (système d'exécution de la production), pour un suivi rapide.
Livraison rapide
Les commandes de prototypes seront réalisées et livrées rapidement ; le délai de livraison pour les commandes en gros est de 4 à 5 semaines.
À propos des circuits imprimés et des PCBA de STHL
Shenzhen STHL Technology Co., Ltd. est un fournisseur de services de fabrication électronique (EMS) de haute qualité en Chine. Nous servons des clients dans le monde entier tout au long de la chaîne industrielle, y compris la conception de produits, l'approvisionnement en matériaux, la production de PCBA, l'assemblage de câbles, l'assemblage de boîtiers et des services de test complets.
Fondée en 2006, notre entreprise bénéficie de plus de 20 ans d'expérience dans la fabrication et l'assemblage de produits électroniques. Nous employons actuellement plus de 220 personnes. Nos installations de 10 000 m² comprennent 7 lignes de production de composants montés en surface (CMS), 2 lignes de production de composants traversants (THT), 2 lignes de test fonctionnel et 2 lignes d'assemblage de boîtiers.
Chez STHL, nous proposons des services d'assemblage électronique pour les secteurs de l'énergie, des communications, de l'électronique grand public, de l'informatique et du stockage, de la sécurité, ainsi que pour les produits commerciaux et industriels. Nos clients sont principalement situés aux États-Unis, au Brésil, au Royaume-Uni, en Allemagne, en Espagne, en Italie et en Pologne. En tant que fabricant d'assemblage électronique certifié IATF 16949, ISO 9001, ISO 14001 et ISO 13485, nous produisons des produits conformes à la norme RoHS et garantissons leur qualité. Grâce à notre expertise en ingénierie et en production, notamment dans des domaines techniques tels que l'analyse et le stockage des matériaux, nos équipements de pointe, nos tests de fiabilité (AOI, rayons X, tests ICT et tests fonctionnels) et l'assemblage CMS et THT haute performance, nous sommes reconnus comme un fournisseur de cartes PCBA fiable et de longue date par un nombre croissant de clients à travers le monde.
Capacités des produits
Articles | Capacité des circuits imprimés |
Nom du circuit imprimé | Assemblage de circuits imprimés LED : une révolution dans la technologie d’éclairage grâce à la précision et à la performance |
Matériel | FR-4 ; FR-4 à haute TG ; Aluminium ; CEM-1 ; CEM-3 ; Rogers, etc. |
Type de circuit imprimé | Rigide, flexible, rigide-flexible |
Couche n° | 1, 2, 4, 6, jusqu'à 24 couches |
Forme | Rectangulaire, rond, fentes, découpes, complexe, irrégulier |
Dimensions maximales du circuit imprimé | 1200 mm x 600 mm |
Épaisseur du panneau | 0,2 mm à 4 mm |
Tolérance d'épaisseur | ±10% |
Taille minimale du trou | 0,1 mm (4 mil) |
Épaisseur du cuivre | 0,5 OZ-3 OZ (18 µm-385 µm) |
Trou de plaquage en cuivre | 18 µm-30 µm |
Largeur de trace minimale | 0,075 mm (3 mil) |
Largeur d'espace minimale | 0,1 mm (4 mil) |
Finition de surface | HASL, LF HASL, Imm Gold, Imm Silver, OSP etc |
Masque de soudure | Vert, rouge, blanc, jaune, bleu, noir, orange, violet |
Détails d'assemblage | Lignes CMS et traversantes, CMS ISO et DIP |
Tests sur les produits | Test de gabarit/moule, inspection par rayons X, test AOI, test fonctionnel |
Quantité | Quantité minimale : 1 pièce. Prototype, petite commande, commande en gros, tout est possible |
Capacités des produits
Fichiers nécessaires | PCB : fichiers Gerber (CAM, PCB, PCBDOC) |
Composants : Nomenclature (liste des pièces) | |
Assemblage : Fichier Pick-N-Place | |
Dimensions du panneau PCB | Taille minimale : 0,25*0,25 pouces (6*6 mm) |
Dimensions maximales : 1200 x 600 mm | |
Détails des composants | Passif jusqu'à la taille 0201 |
BGA et VFBGA | |
Supports de puces sans plomb/CSP | |
Assemblage CMS double face | |
Pas fin BGA jusqu'à 0,2 mm (8 mil) | |
Réparation et reballage BGA | |
Démontage et remplacement de pièces | |
package de composants | Bandes coupées, tubes, bobines, pièces détachées |
Processus d'assemblage PCB+ | Perçage – Exposition – Placage – Gravure et décapage – Poinçonnage – Tests électriques – Montage en surface – Ondes |
Soudure---Assemblage---TIC---Tests fonctionnels---Température et humidité |
Innovation numérique
Innovation numérique
Innovation numérique
Innovation numérique
Innovation numérique
Innovation numérique
Comment débuter avec STHL
Prêt à collaborer avec nous pour votre projet d'assemblage de circuits imprimés LED ? Voici comment procéder.
-
Contactez-nous
N'hésitez pas à contacter notre équipe commerciale par téléphone, par courriel ou par messagerie instantanée pour discuter des exigences de votre projet. -
Fournir les fichiers de conception
Envoyez-nous vos fichiers de conception de circuit imprimé (Gerber, nomenclature, etc.) pour obtenir un devis détaillé. -
Obtenir un devis
Nous vous fournirons un devis complet, détaillant tous les coûts et les délais. -
Production et livraison
Une fois le devis approuvé, notre équipe lancera la production, garantissant ainsi que l'assemblage de votre circuit imprimé soit réalisé dans les délais et selon les normes de qualité les plus élevées.
