Précision et fiabilité des composants traversants

Guide complet de la technologie des trous traversants

Dans le secteur de la fabrication électronique, l'assemblage THT (technologie traversante) joue un rôle crucial malgré la popularité croissante de la technologie de montage en surface (CMS). Si la CMS a révolutionné l'industrie grâce à sa capacité de miniaturisation et d'automatisation, l'assemblage THT demeure indispensable pour certaines applications. Chez STHL, nous sommes spécialisés dans l'assemblage THT et proposons des solutions alliant précision, durabilité et efficacité. Que vous ayez besoin de prototypes en petites séries ou de productions à grande échelle, nos services d'assemblage THT sont conçus pour répondre aux exigences les plus élevées en matière de qualité et de performance.

Qu'est-ce que l'assemblage THT ?

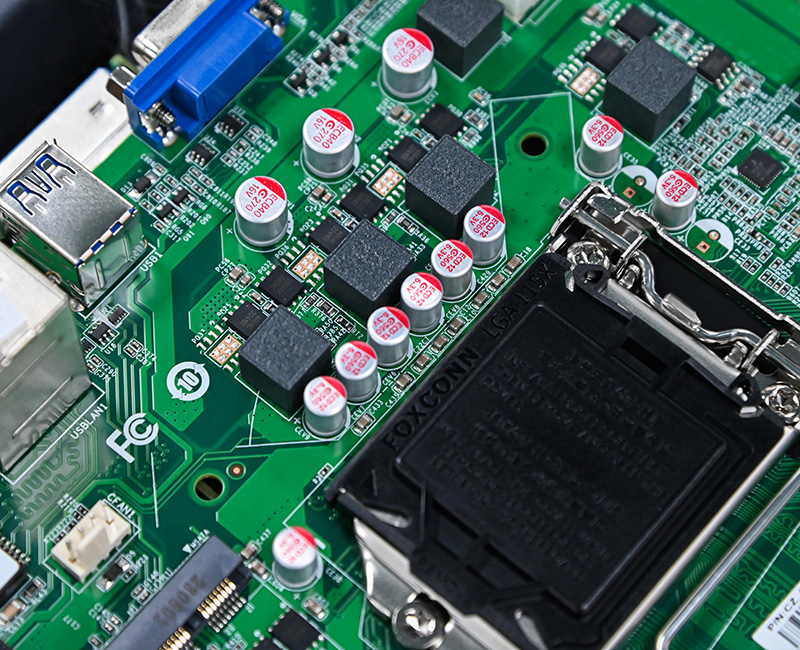

L'assemblage THT consiste à monter des composants électroniques sur un circuit imprimé (PCB) à travers des trous percés. Cette méthode traditionnelle se caractérise par l'insertion des broches des composants dans ces trous, suivie d'une soudure pour établir les connexions électriques. Contrairement à la technologie SMT, qui monte les composants directement sur la surface du PCB, l'assemblage THT offre une liaison mécanique plus robuste.

Composants clés de l'assemblage THT

Forage

Le processus commence par le perçage de trous à des emplacements précis sur le circuit imprimé afin d'y loger les broches des composants.

Placement des composants

Les composants sont soit placés manuellement, soit insérés à l'aide de machines automatiques, selon la complexité et le volume de la production.

Élagage du plomb

L'excédent de câble est coupé du côté opposé de la carte pour assurer un assemblage propre.

Soudure

Cette étape cruciale consiste à appliquer du flux, à faire fondre la soudure et à former des liaisons entre les composants et le circuit imprimé. Des techniques telles que le brasage à la vague, le brasage sélectif et le brasage manuel sont couramment utilisées.

Voici un aperçu de nos services principauxAvantages et inconvénients de l'assemblage THT

Avantages

Durabilité : L'assemblage THT crée des connexions robustes, ce qui le rend idéal pour les applications exposées à des contraintes mécaniques ou à des environnements difficiles.

Réparabilité : Les composants des assemblages THT sont plus faciles à remplacer ou à retravailler que ceux des assemblages SMT, ce qui est avantageux pour le prototypage et les tests.

Résistance mécanique : La conception traversante offre une stabilité mécanique supérieure, essentielle pour l'électronique de puissance et les connecteurs.

Inconvénients

Coût : L'absence d'automatisation complète dans l'assemblage des THT entraîne des coûts de fabrication plus élevés.

Exigences d'espace : Les composants THT sont plus grands, ce qui nécessite de l'espace des deux côtés du circuit imprimé et limite les options de routage.

Efficacité : Les processus manuels réduisent l'efficacité, ce qui rend le THT moins adapté à la production en grande série que le SMT.

THT vs. SMT : une analyse comparative

Technologie de montage en surface (SMT)

La technologie SMT a largement remplacé la technologie THT dans de nombreuses applications grâce à sa capacité à prendre en charge des composants plus petits et à permettre un placement plus dense, ce qui se traduit par des conceptions plus compactes. La technologie SMT favorise l'automatisation, engendrant des économies importantes dans la production en grande série. Cependant, la résistance mécanique des assemblages SMT est inférieure, ce qui rend la technologie THT indispensable pour les composants soumis à des contraintes élevées de puissance, de tension et de mécanique.

Choisir entre THT et SMT

Le choix entre les technologies THT et CMS dépend des exigences spécifiques du projet. Si la technologie CMS offre efficacité et rentabilité, la technologie THT garantit fiabilité et durabilité. Dans certains cas, des composants hybrides sont utilisés pour tirer parti des avantages des deux méthodes, comme les connecteurs USB qui requièrent une grande stabilité mécanique.

Conclusion : La pertinence continue de l'assemblage THT

Malgré les progrès réalisés dans le domaine de la technologie SMT, l'assemblage THT demeure une étape cruciale de la fabrication électronique. Sa capacité à créer des circuits imprimés durables et fiables le rend indispensable pour les applications exigeant une grande résistance mécanique et environnementale. Que vous soyez un amateur d'électronique ou un fabricant professionnel, comprendre les subtilités de l'assemblage THT vous permettra de prendre des décisions éclairées pour vos projets.
